單法蘭松套傳力接頭的結構與連接

2017-2-9 9:30:47??????點擊：

雙法蘭松套伸縮接頭材質選用常用碳素鋼Q235 Q235A這2中鋼材材質，特殊介質用不銹鋼304或者其它。雙法蘭松套伸縮接頭的型號是VSSJA-2 B2F型。制造標準是GB/T12465-2007鞏義市潤達管道設備制造有限公司是專業的伸縮接頭生產廠家。為您提供一流的雙法蘭限位松套伸縮接頭系列產品，并為您提供專業的售后的技術支持，鞏義市潤達管道設備制造有限公司先進的設備是您購限位伸縮接頭的首選，完善的服務是您購買限位伸縮接頭更放心。

單法蘭松套傳力接頭的結構與連接

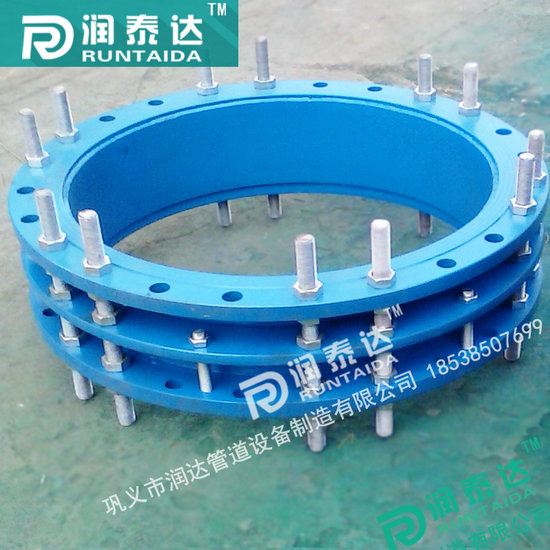

單法蘭松套傳力接頭由法蘭式松套伸縮接頭和短管法蘭、傳力螺桿等構件組成。單法蘭松套傳力接頭能傳遞被連接件的壓力推力（盲板力）和補償管路安裝誤差，不能吸收軸向位移主要用于與泵、閥門等附件的松套連接。

單法蘭松套傳力接頭屬金屬制造品，其有較高的抗拉和抗壓強度，軟密封性能優越，裝卸方便等功能，常被應用于電力，冶金、給排水和污水處理等行業，主要作用于水泵與閥門和管道之間的連接、單法蘭松套傳力接頭在管道運行中有一定的多向位移作用，可以緩解管道運行中的盲板推力，對管道起到一定保護作用，特別是對管道的安裝和維修提供了極大的便利，但是在水泵出口處和管道轉角處應采用傳力接頭，因為傳力接頭通過傳力螺栓(即全絲螺栓)能把啟泵時的盲板推力傳導到泵和管道各部位，避免推力集中于管道或泵的近端發生沖擊力損傷設備。

公稱通徑 DN	伸縮量	最小長度 Lrain	最大長度 Lmax	安裝長度 L
40	250	400	650	525
50	250	400	650	525
65	250	420	670	545
80	250	420	670	545
100	250	435	685	560
125	250	435	685	560
150	250	435	685	560
200	260	460	720	590
250	260	460	720	590
300	270	490	760	625
350	270	490	760	625
400	280	520	800	660
450	280	520	800	660
500	300	550	850	700
600	310	570	880	725
700	320	605	925	765
900	330	640	970	805
1000	350	700	1050	875
1200	360	740	1100	920
1400	370	780	1150	965
1600	380	820	1200	1010
